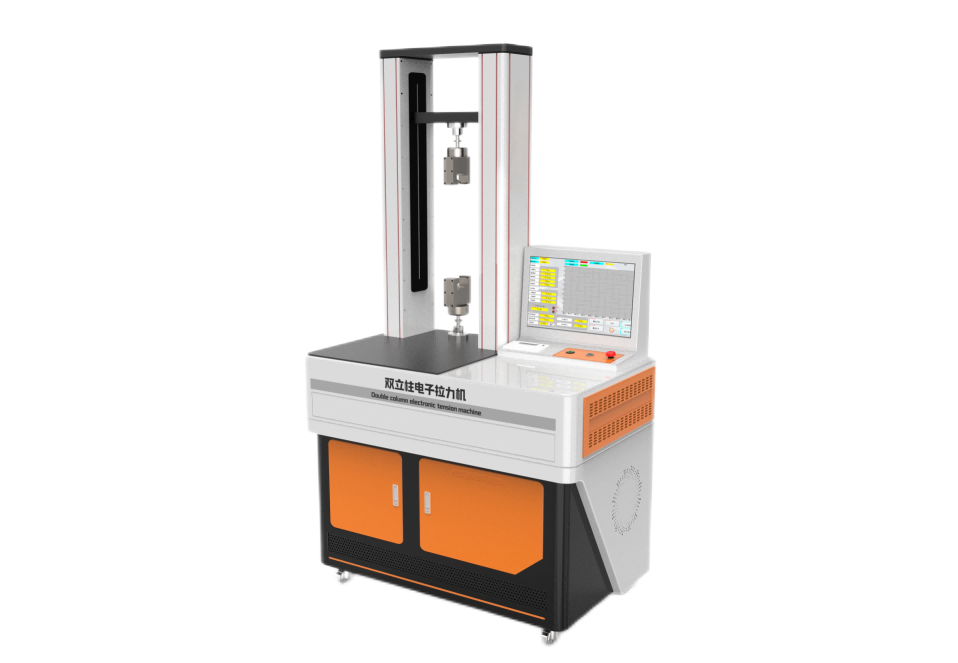

微机控制电子万能试验机/双立柱拉力机/落地龙门式拉力机

使用领域：

该试验机采用交流伺服电动机作为动力源；采用先进的芯片集成技术，专业设计的PCI数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，可根据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。

、依据标准：

满足国家标准GB/T228-2022《金属材料 室温拉伸试验方法》、GB/T7314-1987《金属压缩试验方法》的要求，符合GB、ISO、ASTM、DIN等多种标准的数据处理。可以符合用户的要求及提供的标准。

四、重点描述：

主机：该机采用龙门落地式双空间结构，上拉下压，横梁升降可以无级调速，更换立柱、丝杠、外罩后可改变试验空间。传动系统由低噪音圆弧同步齿型带、丝杠副组成，运行平稳，效率高、噪音低、无污染。

附具：

标准配置：楔型拉伸附具、压缩附具各一付。楔型拉伸附具采用手动夹紧方式、夹持方便、可靠、不滑移、夹紧过程中钳口不动，夹具体上下移动。试样不受附加力，保证了试验结果的准确性。

五、主要技术指标

最大试验力：5KN可选择10KN

准确度等级: 1级

结构形式：龙门落地式结构

试验力示值允许误差极限：示值的±1%以内

负荷测量范围：满量程的0.4%～100%FS

力分辨率：最大试验力的1/300000

大变形引伸计范围：0-800mm激光

变形示值误差极限：示值的±0.5%以内

位移示值极限误差：示值的±1%以内

位移最小分辨力：0.01mm

力控速率调节范围：0.05～5%FS/S

力控速率相对误差：设定值的±1%以内

变形速率调节范围：0.05～5%FS/S

变形控制速率相对误差：设定值的±1%以内

横梁速度调节范围：0.01～500mm/min

横梁速度相对误差：设定值的±1%以内

恒力、恒变形、恒位移控制范围：0.5%～100%FS

恒力、恒变形、恒位移控制精度：设定值的±1%以内；

有效试验宽度：500mm

有效拉伸空间距离：800mm

有效压缩空间距离：800mm

软件及用户界面：WINDOWS操作环境下的软件和交互式人机对话操作界面

试验过程及测量、显示、分析、控制等均由微机完成

试样破坏后，移动横梁自动停止移动（或自动返回初始位置）

具有程控和机械两级限位保护

当负荷超过额定值3～5%时，自动停机

供电电源：220V，50Hz，0.75KW

28.主机尺寸： 1150×750×2150mm

29.设备重量：约450Kg

六、 试验机主机配置

落地龙门式主机一台

高精度光电编码器一只

交流伺服调速系统及交流伺服调速电机共一套

高精密滚珠丝杠副两套

高精度圆弧同步减速系统一套

高精度负荷传感器一支

大变形引伸计一套（激光伸长率）

专用楔形拉伸辅具一套（可根据用户要求配置）

试验机专用压缩辅具一套

压盘直径Φ100mm

联想品牌计算机一台

HPA4彩色喷墨打印机一台

WINDOWS操作环境下的FYTest试验机专用软件一套

七、测控系统功能特点

（一）电路简介

AD800全数字数据测控采集卡是基于PCI接口的微机内置式PCI试验卡，符合PCI2.1规范。该卡可直接插入微机的任一PCI插入槽中，通过简单的连线，直接连接到试验机，即可实现微机自动测量与控制，真正做到即插即测。AD800万能试验卡集程控放大、A/D转换、数字量I/O、计数及脉宽（PWM）、方波发生（SWP）等功能于一体，其系统结构可靠简洁，并且具有十分良好的互换性。

（二）技术性能

全系统采用数字化设计，安全、稳定、可靠、精度高

全系统无任何可调器件，数字调零和测控参数自动标定

系统集成CPLD运算器件，具备高速运算能力，实时处理数字信号

本系统采用PCI2.1总线标准，易扩展、易升级而且做到“即插即用”

集成4档精密仪用程控放大器，自动换档

自动检零

八、软件介绍

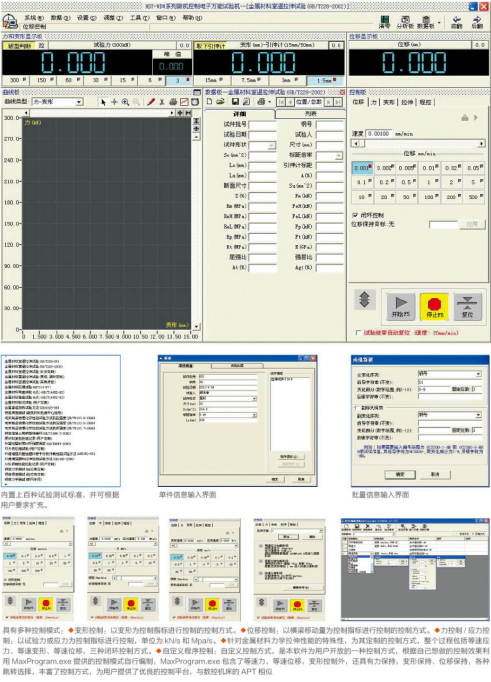

（一）软件界面

（二）软件概述

基于WINDOWS操作平台，软件操作简单、功能强大，人机对话式结构。采用标准的WindowsXP风格，操作简单易学

软件采用模块化设计，不同的试验类型创建，试验控制以及数据分析都有独立的模块，与主程序分离。可以适应多种试验类型的试验控制和数据处理

试验数据可由用户自行添加，个数不限，采用模板方式新建试验记录，方便快捷

自动完成试验过程、判断破型，自动记录保存试验数据。所有试验数据以国际通用的XML格式保存

高效的试验数据管理功能，能按多种方式实现试验数据的快速查询、加载与删除

试验结束系统自动分析、统计试验结果，分析方式可由用户自行设定

灵活的报表编辑功能，为用户提供了面向图形排版的专用报表编辑工具，简单易学，能方便的打印试验曲线及相关图片、文字

用户可根据需要对试验数据进行删除

用户可以根据需要改变分析方法，数据可以根据本身需要自行修改修约方式

专用的数据库管理库模块

同时记录力-时间，变形-时间、力-变形试验曲线，可随时切换观察，任意放大缩小，水平或垂直移动，实时高速采样

采用人机交互方式分析计算测试材料的机械性能指标，试验结束时系统会自动计算弹性模量，屈服强度、抗拉强度、RP0.2/1.0等，在自动分析的基础上，还可以人工干预修正分析结果，提高分析的准确性

提供多种报表打印接口，用户可根据需要编辑任何格式的报表

试验数据采用标准数据库管理方式，自动保存所有试验数据和曲线

试验过程中实时显示试验曲线，试验完成后试件的测试数据、曲线和试件信息都会在这操作窗口中显示出来。

（三）软件集成的部分国家标准或试验方法

该套控制软件现在已经集成了近四十种国家标准或试验方法，可以满足客户的多方面试验的需要，试验报告方法可以根据客户的需随时进行定制和更新，这样可以为客户带来极大的使用方便。

金属材料室温拉伸试验（GB/T228-2002）

金属材料室温拉伸试验（GB/T228-87）

金属材料压缩试验（GB7314-87）

金属材料弯曲试验（3点）（GB/T14452/93）

金属材料弯曲试验（4点）（GB/T14452/93）

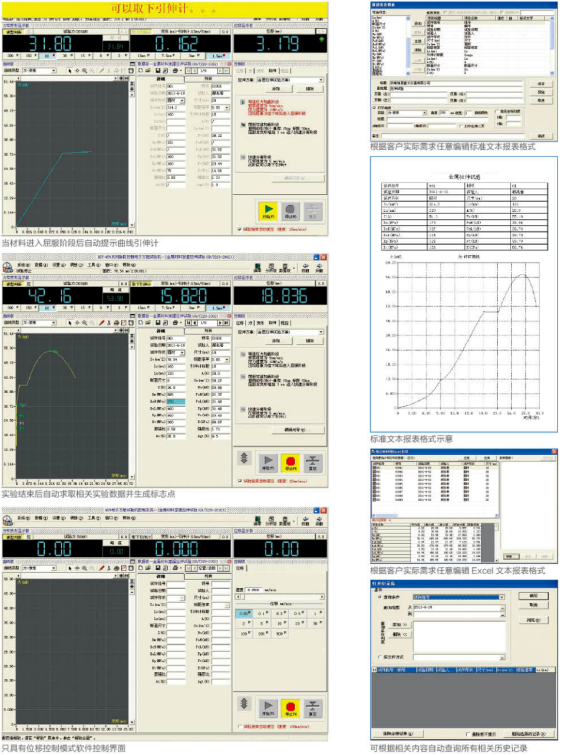

（四）数据查询窗口

可对历史试验数据进行数据库查询，只需输入一定的条件，可以把试验数据立即找到。

（五）自动标定窗口

力值和变形可以自动标定，在我们调试完成后，如果用户感觉示值不准或者测控参数被改动，只需点击自动校正按钮，系统参数就会恢复到调试时的状态。

（六）系统的调零采用数字化设计

只需用鼠标操作就可以对两个采集通道进行调零，系统一般只需一次调零即可，在正常使用情况下，系统会自动回到真正的零点。

（七）批量数据处理及批量报告打印窗口

可对一批同类试件进行汇总分析，对测控数据进行对比并计算平均值，可以对试件进行成批汇总打印。我们可以为客户定制特殊的试验报告。这些只是多种形式的几个代表。试验报告也可根据用户要求进行编辑打印并具有相关处理软件（批量处理、控制编程器、MaxDoc报表处理器、MaxXls报表处理器等）

九、验收及售后服务

设备安装、调试、验收合格后，供方应免费对操作人员进行设备的操作和维护的培训

设备在调试验收合格后，免费保修12个月，保修期满后负责长期维修服务

设备安装、调试完成后，按有关国际、国家标准对设备进行验收

免费长期提供设备咨询、调试服务
